早前電郵 "Eonon" 查詢新款 Mazda3 DVD 專用車機 "D5163" 跟 iPhone 5S 支援性問題，回覆隨機的 iPod/iPhone 線組只支援 iPhone 4S 及之前的機款，iPhone 5S 只可以藍芽跟主機連結作免提電話功能及音樂傳播。原打算昨天到香港 Eonon 店購機，致電查詢時得知剛沒現貨而需改今天到店提貨。
Eonon D5163
線組全有中英文標示
安裝前需移除機頂 2 粒螺絲，否則光碟不能進入碟盤
隨機線組及配件
Eonon GM5163 (D5163 Screen Mirroring 加強版) 網上安裝示範短片
安裝前
先拆除中央冷氣風口面板
移除冷氣風口面板線組
移除機頂 2 顆固定螺絲

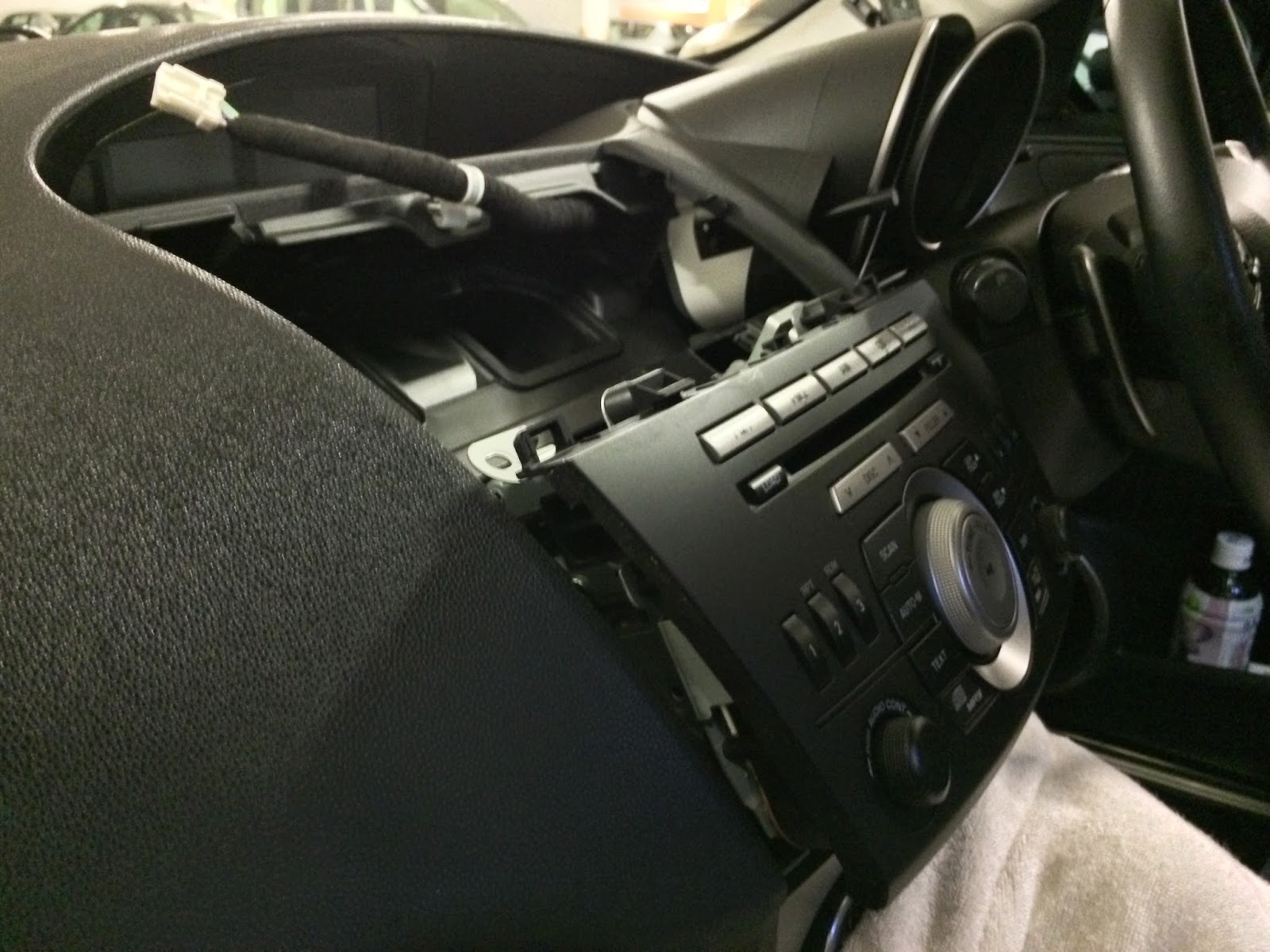

拉出主機
移除機背線組接口
原廠主機 3 組線插頭
先安裝 GPS 接收器於儀錶板中央底部
接駁隨機線組至原廠線插頭
安裝短片只示範了接駁主要 AUX、CANBUS、Antenna、Main Connector 線組而沒有示範及以文字提示需連接隨機 Main Connector 線組內 ILLUMI (大燈控制功能) 及 BRAKE (手煞控制功能) 2 組線的公及母插頭，以及隨機附件中的外置免提收音 MIC 線亦需同時接駁好才可裝回主機。
連接 ILLUMI (大燈控制功能) 及 BRAKE (手煞控制功能) 2 組線接頭
連接外置免提收音 MIC 線至 MIC 插
線組準備好後便將 Main Connector (黑)、AUX (紅白)、 GPS 天線 (金)、及 Antenna 收音機天線 (黑) 全部接駁至機背插頭。裝機前以為 iPod/iPhone 線及機背線組中的 USB 線長度太短無法佈線至中控台杯位而打算放棄不接，嘗試過連接 USB 延長線可讀取外接 USB 手指，後細心查看機箱位後的佈線位置，終成功將 iPod/iPhone 線及 USB 線拉至中控台杯位內，剛好夠長安裝而無需使用延長線方法。
iPod/iPhone 線 L 型插頭
收音機天線直插頭
GPS 天線金色轉插
AUX 線紅白公母插
Main Connector 電源插
完成線組接駁至機背插頭 (iPod/iPhone 線未接)
因 Eonon 機背線組較原廠多，線組整理不好或會影響機身裝回時的密合度，Eonon 店方提示若將原廠音響機背後兩側上下黑和白色的膠榫插移至 Eonon D5163 榫插頭上可提高密合度及加強機身固定在安裝位置。原本整理機背線組後覺機身密合度不錯及頗滿意而沒有裝上膠榫插，但用手按機身會感覺到機背線組的回彈阻力，再想到行車其間的震動，長時間下或會令機身向外延伸，最終還是跟隨建議將膠榫安裝上。

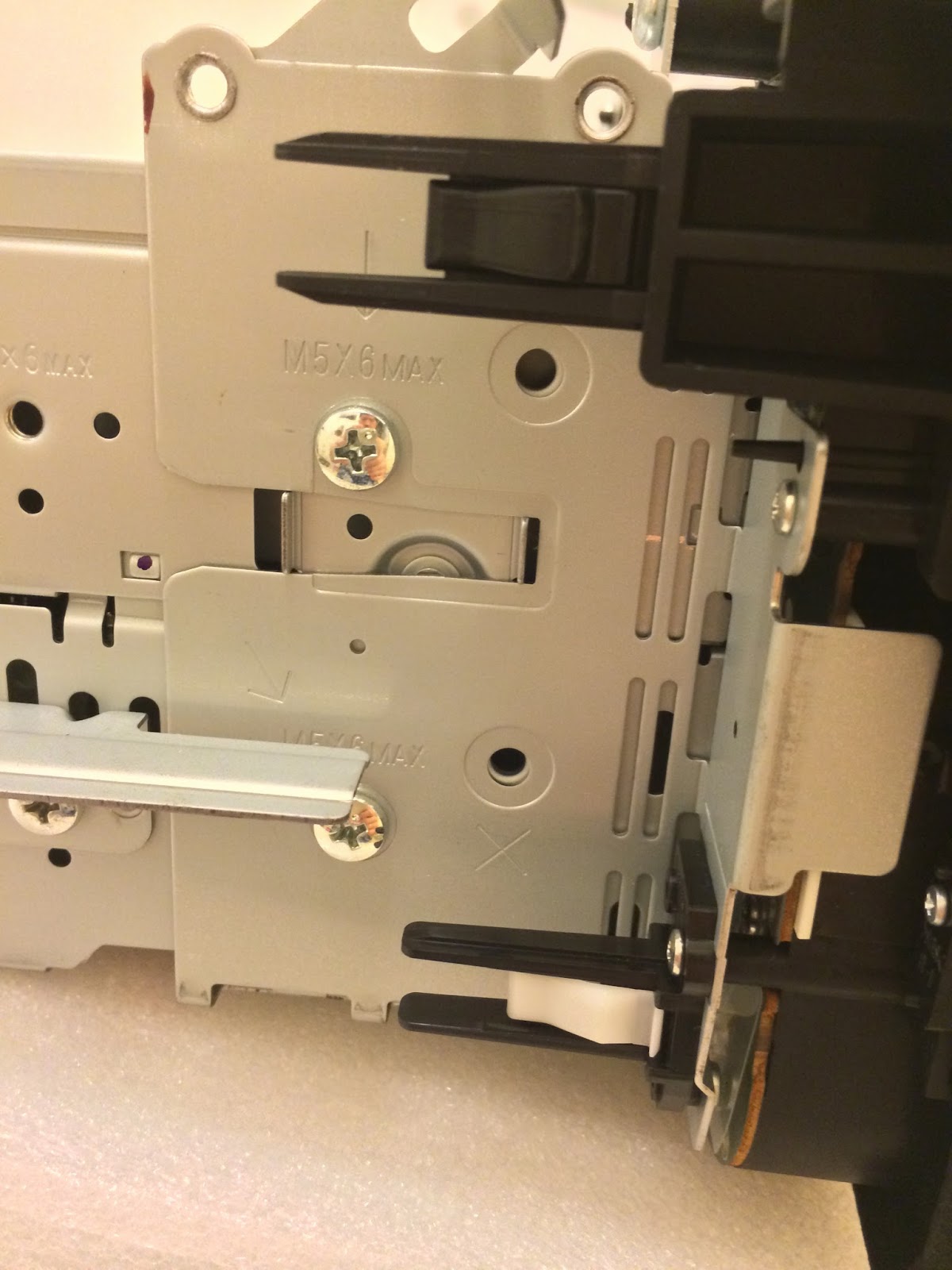

Eonon D5163 機背膠榫插較 Mazda 原廠機短
Mazda 原廠音響機背上下黑白色膠榫插
Eonon 機背榫插
裝上原廠膠榫
整理機背線組後將主機安裝回音響中控台內
密合度不錯
iPod/iPhone + USB 佈線
Eonon iPod/iPhone 及 USB 線 ＋ Mazda 原廠 iPod 線
中控台杯座
iPod /iPhone 線入口
中控台杯位 USB 線
Eonon iPod/iPhone 及 USB 線 ＋ Mazda 原廠 iPod 線
中控台杯座
iPod /iPhone 線入口
中控台杯位 USB 線
接上 Mazda 手指
中控台杯位 iPod/iPhone 線
接上 iPhone4
接上 iPod Touch
Mazda 原廠 iPod 線仍可作充電用途
免提收音 MIC 線組頗長，可從機背穿過方向盤底內佈暗線走近至駕駛座附近位置以便使用免提時可清楚收音，最終將收音 MIC 隱藏在儀錶板下。
免提收音 MIC
精巧 NFC 功能搖控器
裝回中央冷氣風口面板前先開機測試確保正常運作
安裝完成
